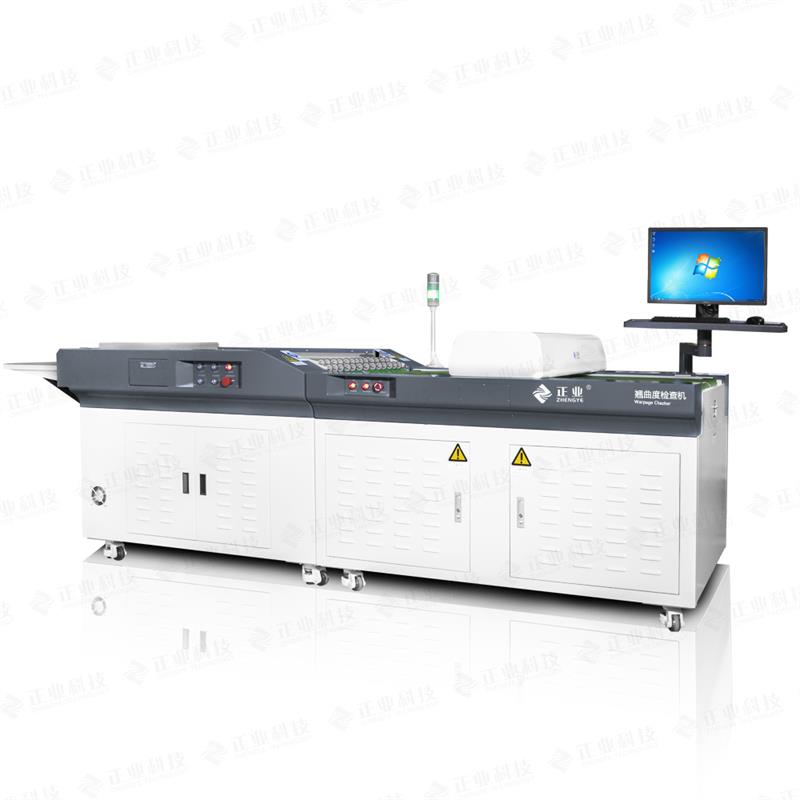

PCB   Проверка на Warpage (QQ1000 / QQ3000)

ИЗПОЛЗВАНЕ

Тази машина се използва за откриване на огъване и изкривяване на плочата върху плоча, завършена с PCB или на медна облицована плоча, и прави OK, NG преценки автоматично според резултата от откриването.

ХАРАКТЕРИСТИКИ

1. Точно: Измерването на лазер с високо прецизно изместване на пластината за огъване на плочата става изкривени стойности с висока стабилност;

2. Интелигентни и ефективни:

      Предприеме използване на високоскоростна комуникация с данни, прецизна платформа, технология за показване на данни в реално време;

    T Модулен дизайн, онлайн скоростта на засичане може да достигне 12,5 m / min, автоматично идентифициране на OK / NG и получаване съответно.

ТЕХНИЧЕСКИ ПАРАМЕТЪР

ВЕЩ                                                         QQ1000                             QQ 3000

Точност на инспекцията                                         ± 0,15 мм (стандартен габарит)

Скорост на проверка                                               6,5 м / мин, 12,5 м / мин (незадължително)

обекти           Дебелина на печатни платки                 0.5мм ~ 5.0 mm                     0.5мм ~ 10.0 мм

                      Изкривяване                           0.3мм ~ 5.0 mm                     0.3мм ~ 5.0 mm

                      Размер на дъската                     Мин: 40мм × 80милиметър               Мин .: 80мм × 40мм

                                                      (Без табела за разтоварване)         (Без табела за разтоварване)

                                                            Макс: 480мм × 500мм           Макс: 630мм × 300мм

Размери (L х W х Н)                                         3510mm × 1 160 милиметра х 1050мм

тегло                                                                               450кг
