Многоканален интелигентен цифров вих ток   детектор

Високо интегриран и високоефективен интелигентен цифров детектор с вихрови токове

Multi Многоканален детектор от серията MSUN-EIG2000 е цифров, интелигентен и високо интегриран. Системата интегрира независима 1-8-канална система за откриване на вихрови токове с мощни функции за откриване и експериментиране, добра стабилност и високо съотношение шум-шум. В същото време може да разшири различни практически функции на приложение (сортиране по твърдост).

◆ Системата използва най-модерната микрокомпютърна електронна технология, DSP технология за цифрова обработка и FPGA технология за разработване и проектиране. Въз основа на развитието на WINDOW система. Въз основа на платформата за откриване на система сигналът и данните за откриване могат да бъдат споделени в множество аспекти, а функциите за събиране, извеждане, анализ, съхранение и четене се обработват интелигентно.

С мощни възможности за въвеждане и извеждане на данни, той може да се свърже с повечето световни системи за автоматизация.

◆ Новият софтуерен алгоритъм, по-добра ефективност на откриване и по-високо съотношение шум / шум в сравнение с връстниците, непрекъснато разработване на софтуер, осигуряващ безплатно обновяване на софтуера за цял живот.

◆ Инструментът може да бъде оборудван с високо прецизен модул за автоматизация на съвпадение, устройство за магнитно насищане, маркираща система и алармена система, за да се реализира автоматично откриване на вихровия ток.

Мощните софтуерни функции включват съхранение на параметри, съхранение на данни, анализ на отчети, статистика и др.

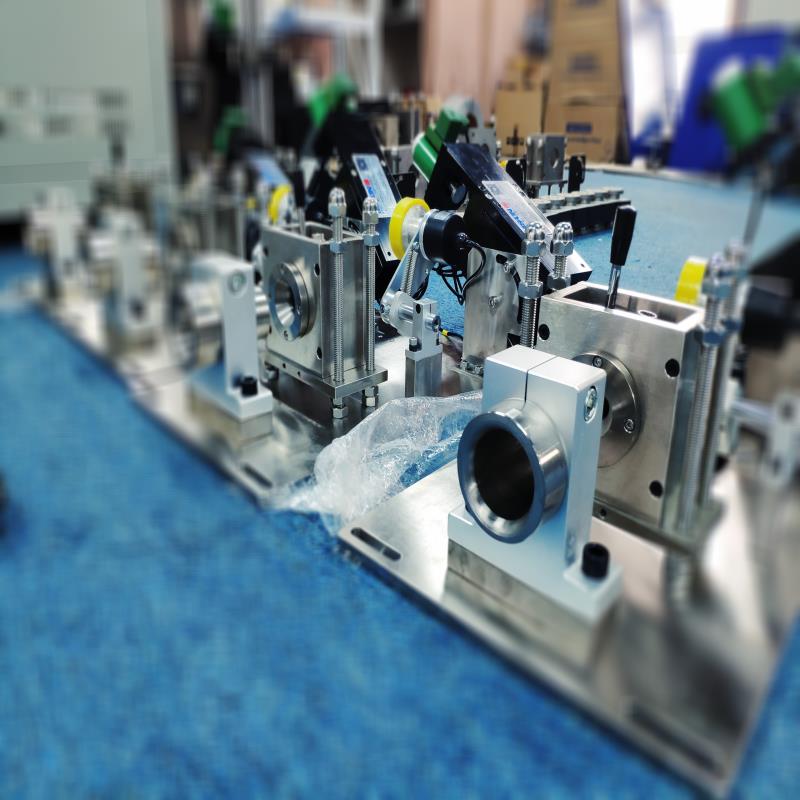

◆ Може да бъде оборудван с намотки от различни конструкции с ниски изисквания за клирънс (изборът на сондите може да бъде напълно определен според изискванията за тестване на потребителя) и може да адаптира гъвкаво и бързо различни високопроизводителни и рентабилни сонди за откриване (точка тип), плосък, вътрешно износване, външно износване, седло, въртяща се метална машина, сортиране и други сонди).

◆ Инструментът е прост, разумен и интуитивен за работа.

◆ Бързо превключвайте между китайски и английски с един бутон и бързо персонализирайте многоезични пакети.

◆ Системата може да бъде широко използвана в ядрената енергетика, нефтохимическата, металургията, университетското преподаване, предприятията за автоматизация, производството на авточасти, различни лаборатории и други индустрии.

Технически спецификации

Channel канал за откриване: 1-8 (устойчиво разширяване при необходимост)

Range Честотен диапазон: 10 Hz ~ 12MHz, непрекъснато регулируем; множество независими честоти, едночестотни, 8 честотни опции (до 16 софтуерни честоти на канал);

◆ Системата се базира на разработка на WINDOWS и системата се обновява постоянно безплатно;

Range Диапазон на усилване: 0.0dB ~ 99.0dB непрекъснато регулируем, стъпков: 0.1dB; фина настройка, бързо увеличаване / намаляване;

Ratio коефициент на усилване: (X / Y) 0,1 ~ 10,0; непрекъснато регулируема, фина настройка, бързо увеличаване / намаляване ；

Ratio съотношение сигнал / шум ≥10 dB (до 30 db);

◆ Фазово въртене: 0 ~ 360 ° непрекъснато регулируемо, стъпково: 1;

Level Регулируемо ниво на сонда (възбуждане): 1 до 16;

◆ Филтриращ коефициент: 0-30000;

◆ Регулируем диапазон на откриване, т.е. максимална стойност на измерване: 10 ~ 10000, стъпка 1;

Factor Коефициент на усилване на хардуера: 1dB ~ 32dB непрекъснато регулируем, стъпка: 1dB;

Modes Множество режими на възбуждане: DP / DI; могат да бъдат конфигурирани с диференциални, абсолютни и различни потребителски сонди;

Function Ненормална функция на аларма (сочен модел)

◆ Бърз цифров баланс;

Modes Режимът на непрекъснатата линия и дисплея са гъвкави и незадължителни;

Coe Коефициент на изравняване на дисплея: 1 ~ 400;

◆ Цифрово филтриране: нискочестотен (0Hz ~ 2000Hz) високочестотен (0Hz ~ 2000Hz); използвайки уникален " цифрово филтриране " ефективно потискане на сигнала за смущения на място, за да се гарантира точността и стабилността на откриването;

◆ Стабилност: 16 часа ≤ 2 dB;

Model Моделът на полезност има функцията да отсича сигналите на края и края на опашката и ефективно да контролира крайната мъртва зона на крайния край;

Duration Продължителността на алармата може да се регулира: 10ms ~ 60000ms, стъпка 1ms;

Rate Липсващ процент: ≤0%, фалшиво положителен процент (фалшиво преценен като несъответстващ продукт по грешка) ≤1%;

◆ Предоставяйте точни и навременни сигнали за обратна връзка на дефектните части и извършвайте мастиленоструйна маркировка, позиция на маркиране, дължина и т.н. (изисква периферна поддръжка);

◆ Автоматично записва броя на дефектите и техните местоположения;

◆ със закъснение, маркиране с фиксирана дължина, аларма за забавяне и други функции;

◆ Гъвкав избор на вътрешен и външен часовник;

Accuracy Точност на маркиране до ≤ ± 10 мм (изисква периферна поддръжка, в зависимост от скоростта на откриване, изискванията);

Software аларма за изход на софтуер / хардуер в реално време, няколко режима на прозореца на алармата (кръгъл, квадратен, с форма на вентилатор, персонализиран тип), с аларма, функция преди аларма и може да извежда сигнали отделно;

Setting Неравна амплитуда, настройка на зоната на асиметрична фаза;

◆ Множество режими на показване: импеданс, времева база, AB почистване, 8 честотни сортировки, аналогов 3D дисплей (в зависимост от избора на модел)

◆ С уникална референтна линия за аларма на времевата база, по-интуитивно показване на данни за откриване;

◆ Може да съхранява голям брой различни програми за откриване и тестови данни;

Function Функцията за разширяване на възпроизвеждането на вихровия ток може да измери амплитудата, фазата и цифровата стойност на дефекта;

Selection декартови координатни системи и избор на фона на полярната координатна система;

◆ Автоматично оформяне на протоколи от изпитванията (включително броя на тестовете, персонала на теста, параметрите на изпитването, броя на пропуска и броя на несъответствията и т.н.);

Switch Превключване с едно щракване между китайски и английски операционни езици, няма нужда да инсталирате операционна система или онлайн помощ;

◆ Захранване: AC 220V / 110V;

◆ Работна температура: 0 ° C ~ + 45 ° C, температура на съхранение: -20 ° C ~ + 50 ° C, относителна влажност: ≤85%;

◆ Равнината за инсталиране на всеки детектор за дефекти е: 550 × 1000 mm2, а сигналната линия може да бъде странична стена или долна.

Size Размер и тегло на външния вид: 500 * 500 * 180 мм (Д * Ш * В), тегло: 5 кг   (без дисплей)

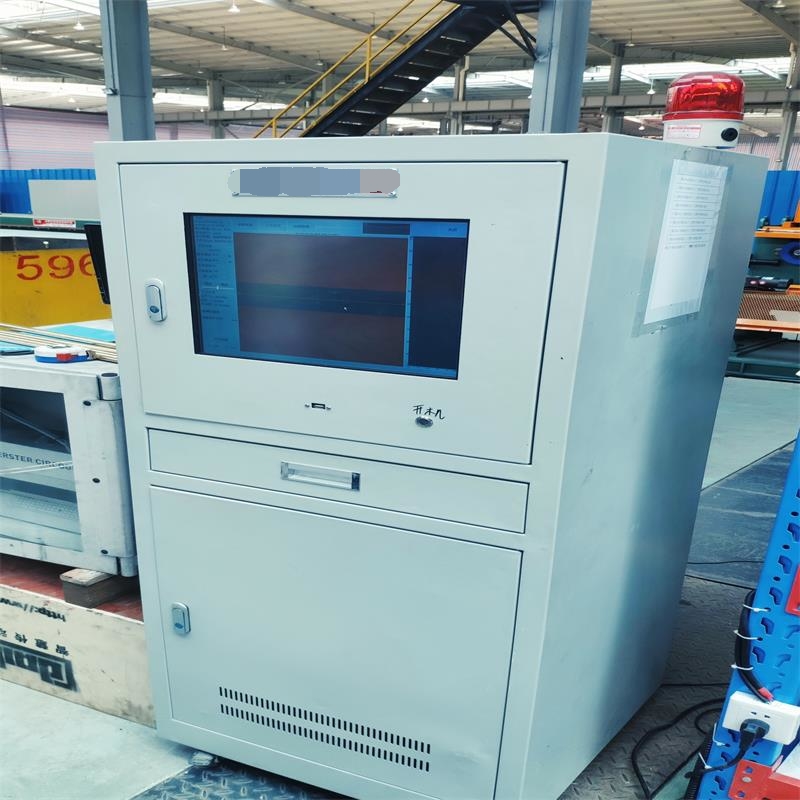

◆ Незадължително малък тип индустриален контрол, хоризонтален промишлен тип управление, 5U индустриален тип управление (с дисплей)
