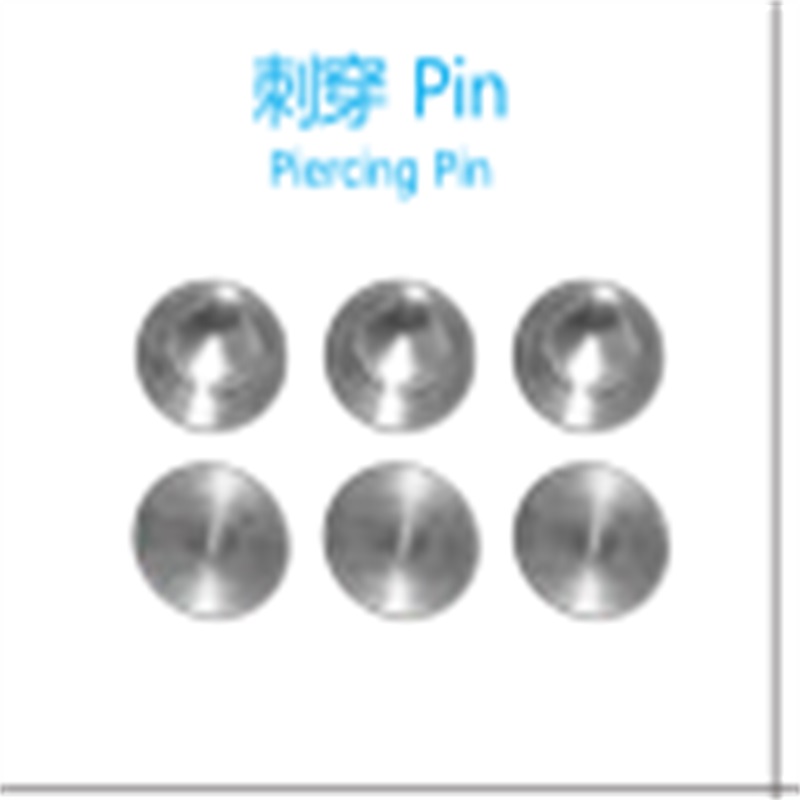

PCB пиърсинг пин
Пет предимства на продуктите
- Излагане на оптични изображения графичен трансфер специални нокти за позициониране в двойна / многослойна печатна платка.
- Краен край.
- Четири страни се отварят.
- -
- -
информация за продукта
PCB пиърсинг пин
ИЗПОЛЗВАНЕ
Излагане на оптични изображения графичен трансфер специални нокти за позициониране в двойна / многослойна печатна платка.
ХАРАКТЕРИСТИКИ
Краен край, отворени четири страни.
ТОЛЕРАНТНОСТ
+ 0,005 мм / -0,02 мм
СПЕЦИФИКАЦИЯ
Φ 5.0 Х 1.2 х Φ 3.1,
Φ 5.0 Х 1,5 х Φ 3.0,
Φ 5.0 Х 1,5 х Φ 3.15,
Φ 6.0 Х 1.4 х Φ 3.1,
Φ 6.0 Х 1,45 х Φ 3.15,
Φ 6.0 Х 1,45 х Φ 3.175
